蒸脱烘干机及蒸脱烘干冷却回收装置
1.简介
蒸脱烘干冷却回收装置是全密闭连续化运行智能化控制植物提取线的关键设备之一，除了将提取后的渣中残留有机溶剂蒸脱回收外，还同时将蒸脱后渣中仍残留的水分烘干。
蒸脱烘干冷却回收装置的核心设备是蒸脱烘干机。
2.工作流程及原理
提取渣进入蒸脱机后，提取渣被加热和直接汽脱溶，挥发出的溶剂气体进入冷凝器冷却回收，提取渣直接进入烘干层脱水。
蒸脱烘干机连续化运行，通过自动料门控制蒸脱、烘干的时间和脱溶、脱水的效果。
3.效率指标
蒸脱烘干后，提取渣残留有机溶剂含量≤500ppm，含水率≤12%。
4.设备构成
蒸脱烘干机
密封进料器
冷凝器
受液罐
输液泵
沙克龙
蒸汽分包
过热器包
蒸汽流量计及调节阀
在线液位计
变频器
观察和清洗手孔

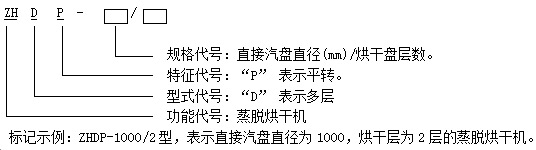

5.蒸脱烘干机型号代号
6.蒸脱烘干机型号规格及图片

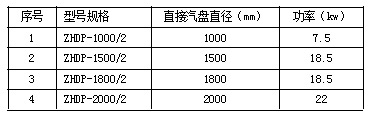

型号规格一览表
7.典型工程实例：

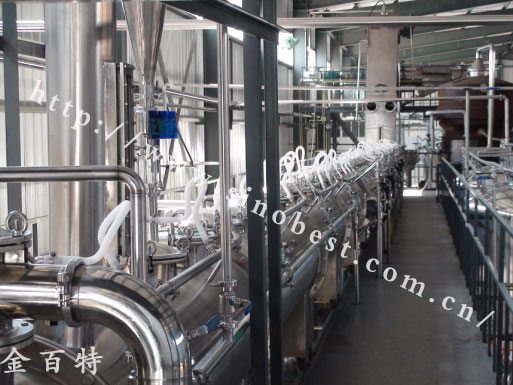

600kg/h除虫菊提取生产线----实例照片
